ПРИЁМЫ РЕКОНСТРУКЦИИ ДОМА

Недовольство домом, который стал со временем неудобен - одна из самых актуальных проблем домовладельцев.

Если стало негде расселить подросших детей, устроить погостить родителей, принять друзей или заняться любимым делом, некуда поставить вторую машину и сложить садовую мебель на зиму или просто вид дома устарел и "разлюбился" – значит, пора перестраивать!

Традиционные приемы перестройки или реконструкции дома – перепланировка помещений, надстройка этажей, пристройка, изменение стиля архитектуры или деталей: балконов, входов, окон, крыши и т.д. Выбор приема реконструкции зависит от причин перестройки, особенностей архитектуры, планов и конструктивного устройства дома.

Надстройку и пристройку применяют для увеличения площади дома, перепланировку – для повышения комфорта и улучшения интерьеров коттеджа.

Надстройка применяется для реконструкции домов с достаточным запасом прочности фундаментов, отсутствием сложного декора на фасадах, «открытой» к продолжению вверх схемой лестницы, а также в случае отсутствия земельного резерва для пристроек или для экономии площади участков.

Пристройки целесообразны для увеличения площади дома при наличии места рядом и возможности организации конструктивно безопасных «зон контакта» старой и новой частей.

Историю создания этого уютного поместья из невзрачного дома вы найдёте ниже...

Реконструкция дома – это стройка, поэтому она всегда в той или иной степени затрагивает не только архитектуру дома и его планы, но и несущие конструкции.

Реконструктивное строительство имеет много особенностей и сложностей именно в зоне «стыка» новой и старой частей, например, важно запроектировать деформационные швы и соблюсти конструктивную независимость фундаментов, перекрытий, стен, крыш дома и пристройки к нему.

Для того чтобы быть уверенным в полной сохранности дома после проведения строительных работ, а также в красоте и удобстве перестроенного дома, реконструкцию следует доверить строителям-профессионалам и осуществлять ее по заранее разработанному проекту, в котором будет четко виден результат будущей перестройки.

КАК РАЗРАБАТЫВАЕТСЯ ПРОЕКТ

Проект реконструкции выполняется на основе пожеланий заказчика, обследования конструкций и архитектурных особенностей дома. Как правило, вся работа делится на этапы. На каждом из них решаются свои задачи, полученный результат является основой для продолжения. Смысл, основные задачи и результат каждого этапа проектирования реконструкции изложены ниже.

Этап 1
ПОДГОТОВИТЕЛЬНЫЙ

Смысл этого этапа – правовое закрепление отношений с заказчиком и формулирование основных задач реконструкции. Результатом работ является договорная документация на разработку проекта реконструкции.

Пакет договорных документов состоит из договора, технического задания на проектирование реконструкции, ориентировочного перечня комплекта чертежей будущего проекта, сметы и графика выполнения проектных работ.

В договоре устанавливаются основные правила, определяющие взаимоотношения исполнителя проекта реконструкции и заказчика и общий порядок выполнения и сдачи работы.

В техническом задании на проектирование подробно расписывается вся предстоящая работа. Формулируются основные пожелания заказчика к изменениям в доме и его новому внешнему виду, оговаривается объем предстоящей проектной работы и деление ее на этапы, объясняется смысл каждого этапа и ожидаемый результат.

В смете – дается расчет стоимости каждого этапа и работы в целом, в графике - указывается время, необходимое на ее выполнение.

Этап 2
ВИРТУАЛЬНАЯ МОДЕЛь СУЩЕСТВУЮЩЕГО ДОМА

Основная задача этапа - составление архитектурно-конструктивной модели существующего дома на основе обмеров, фотографий и проекта дома (если он имеется) Виртуальная модель является основой, на которую далее «наносятся» варианты предполагаемых изменений – перепланировки, надстройки или пристройки для демонстрации заказчику идеи реконструкции дома.

Этап 3
КОНЦЕПЦИЯ

Основная задача этапа – разработка оптимально удобной схемы необходимых заказчику изменений планов этажей (перепланировка, надстройка или пристройка) и поиск нового архитектурного стиля коттеджа.

Поиск ведется методом эскизного моделирования разных по архитектуре и планам вариантов. Выполненный на основе модели существующего дома эскиз измененного дома позволяет заказчику рассмотреть идею проекта реконструкции в любых ракурсах и понять в полной мере то, что ему предлагает проектировщик. Варианты демонстрируются со всех сторон: снаружи, сверху, изнутри и т.д. и обсуждаются.

Таким образом, от варианта к варианту «вырисовывается» идея реконструкции коттеджа. Чтобы придумать и смоделировать эскизно несколько разных вариантов изменения дома, понадобится приблизительно месяц и надо быть готовым к тому, что на этом этапе работ придется довольно часто встречаться с архитектором для обсуждения эскизов.

Результат концептуального поискового этапа – смоделированная идея реконструкции архитектуры и планов дома - является базовой основой для следующего этапа проектирования реконструкции дома.

Этап 4
АРХИТЕКТУРНЫЕ ЧЕРТЕЖИ

Основная задача этого этапа – конкретизация, доработка и уточнение выбранного заказчиком эскизного варианта. Результат этих работ – пакет чертежей и иллюстраций, поясняющих архитектуру и планировочное устройство реконструированного дома -«ложится» в основу разработки рабочих чертежей проекта реконструкции.

Этап 5
РАБОЧИЕ ЧЕРТЕЖИ

Основная задача этого этапа проектирования – выполнение рабочих чертежей проекта, по которым будут осуществляться строительные работы. Для этого сначала архитектурная модель дома наполняется конструктивным содержанием: конструкции моделируются в порядке их строительства - фундаменты, как им и положено, «зарываются» в землю на нужную глубину, «выстраиваются» виртуальные стены необходимой высоты из нужных строительных материалов, фактуры и цвета.

Все конструктивные элементы и детали будущей пристройки или надстройки дома в виртуальной модели можно будет рассмотреть как в отдельности, так и в совокупности в едином виртуальном пространстве.

«Реконструированный» объект обязательно демонстрируется заказчику, т.к. тот должен быть уверен, что найденный на поисковом этапе работ новый архитектурный образ дома не искажен в процессе рабочего проектирования, а конструктивные элементы –все на своих местах.

После того, как одобрение заказчика получено, конструктивная модель послойно «раскладывается» на рабочие чертежи проекта. Для удобства пользования чертежи проекта располагаются в порядке производства строительно-монтажных работ: подготовительные работы, нулевой цикл (если это проект пристройки), возведение стен, монтаж перекрытий и конструкций крыши и т.д. На каждом чертеже проекта даются необходимые пояснения и расход строительных материалов на изображенный вид строительных или отделочных работ

Модельный метод проектирования позволяет получить любое наглядное изображение объекта, проект дополняется иллюстрациями ответственных этапов перестройки.

Завершают проект реконструкции итоговые сводные спецификации расхода строительных и отделочных материалов

Поясним сказанное на примере проекта реконструкции коттеджа, разработанного в бюро ИНВАПОЛИС.

ИСТОРИЯ ОДНОЙ РЕКОНСТРУКЦИИ

Автор проекта - Ольга Местер +7-916-142-92-95

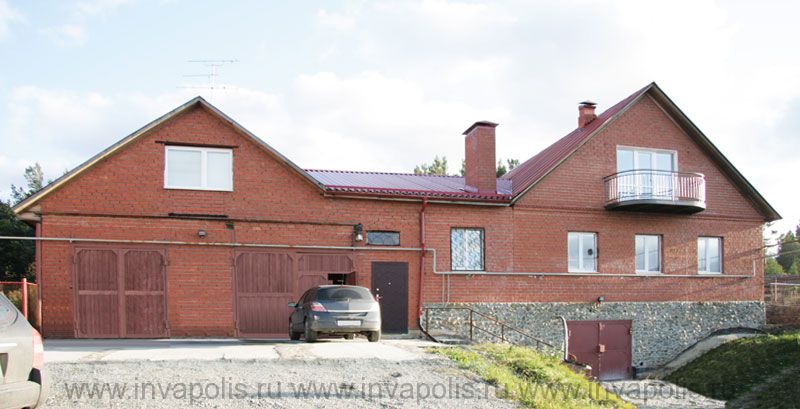

К тому же со временем выявился длинный перечень претензий семьи к его устройству: не устраивал внешний вид дома, неудобство, теснота и недостаточность и неуютность общих комнат первого этажа, отсутствие необходимости в гараже.

Заказчик мечтал облагородить внешний вид коттеджа, улучшить планировку первого этажа дома, и пристроить недостающие помещения: столовую, баню и крытую террасу с мангалом.

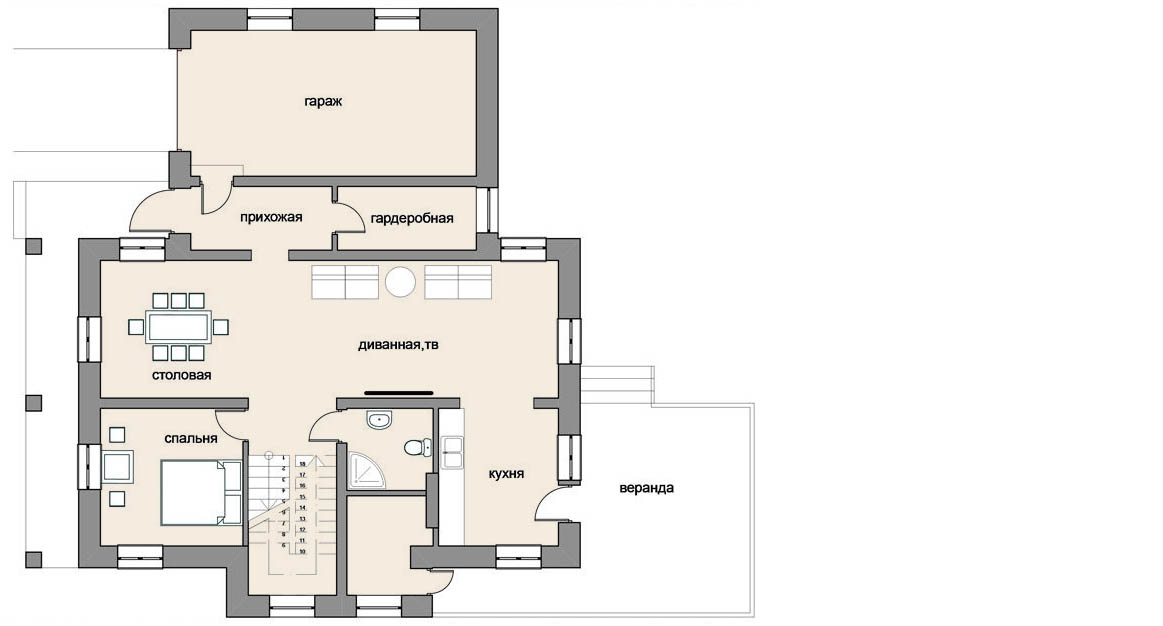

По обмерам, фотографиям и предоставленному заказчиком проекту мы составили компьютерную модель существующего дома, выявили и сформулировали основные недостатки, делающие жизнь в доме неудобной, и вызвавшие у Заказчика желание начать перестройку.

Это:
- непредставительный и «мокнущий» в непогоду главный вход в дом;
- слишком удлиненное, тесное и проходное во всех направлениях помещение гостиной,
- невозможность расположения гардероба в спальне, отсутствие помещения для столовой, и, в то же время, наличие неиспользуемого помещения гаража.

В процессе работы над проектом реконструкции предстояло выполнить пожелания Заказчика и одновременно исправить все дополнительно обнаруженные архитекторами недостатки его жилья.

На основе компьютерной модели существующего дома разработали несколько вариантов его усовершенствования реконструкцией, отличающихся по планам, способу пристраивания столовой, террасы и бани и стилю архитектуры нового ансамбля построек.

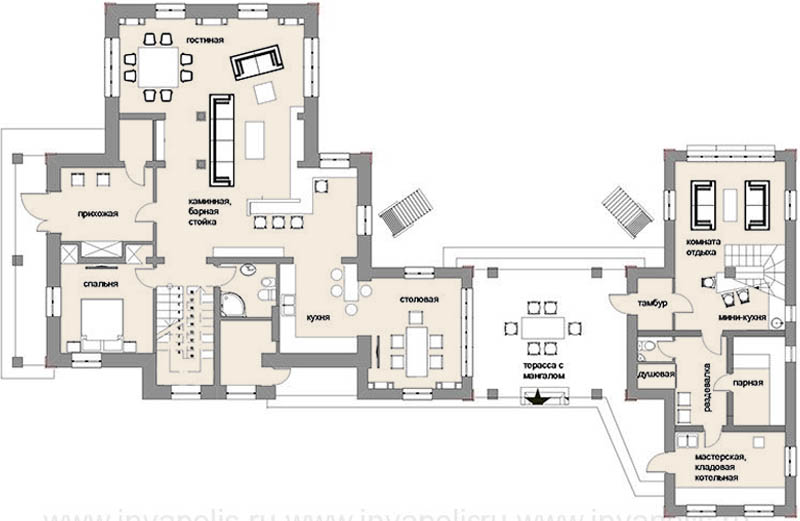

ПОСЛЕ РЕКОНСТРУКЦИИ

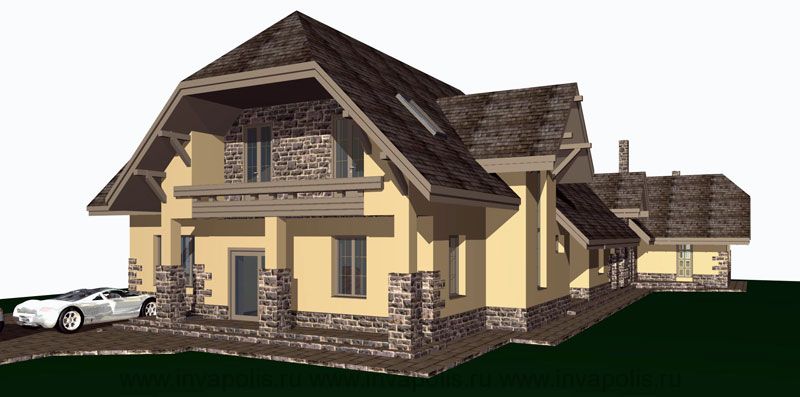

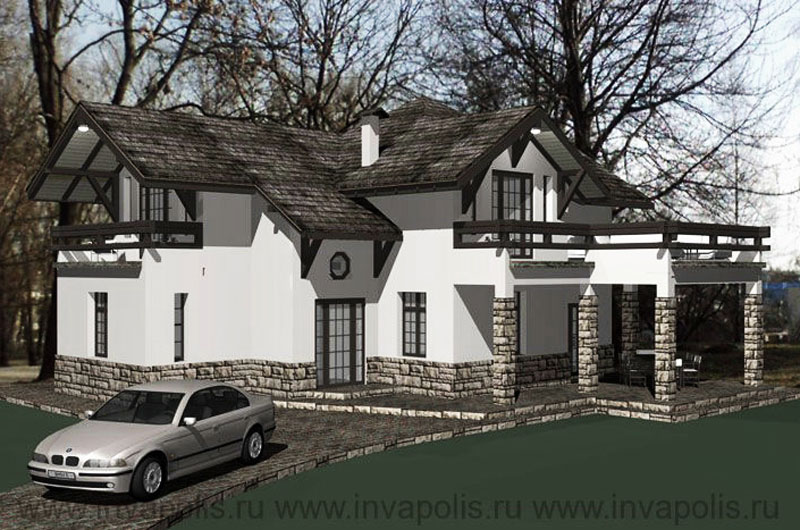

После обсуждения вариантов заказчик выбрал один из них с архитектурой в стиле ШАЛЕ с наиболее удобным и представительным пространством первого этажа, наилучшим образом вписывающийся в участок, и в то же время, самый «нетравматичный» для конструкций существующего дома.

Благодаря переносу прихожей вход в дом оказался под балконом и стал «сухим», прихожая увеличилась и «обзавелась» гардеробной зоной, спальня также обрела гардеробную за счет части пространства новой прихожей.

Вместо редко используемого, но самого просторного в доме помещения гаража организовали каминную – диванную с огромным панорамным окном в сад. Гостиную зону переместили ближе к кухне и улучшили пропорции всех помещений 1-го этажа.

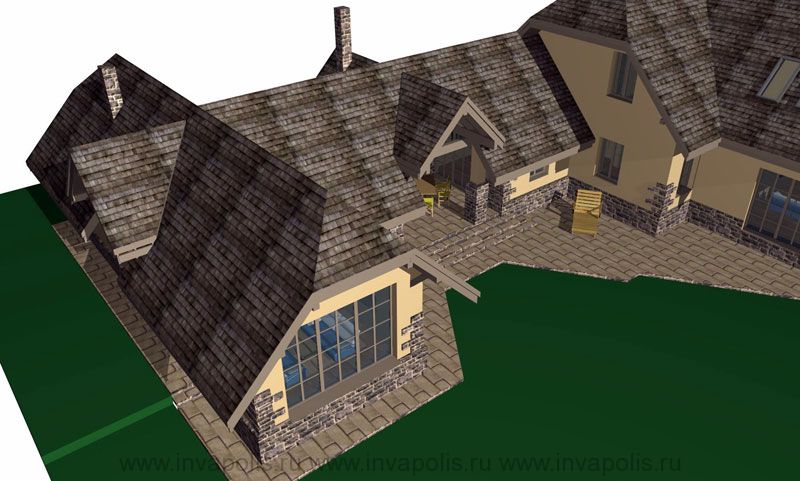

Все пристроенные помещения: столовую, террасу с мангалом и спроектированную индивидуально баню МАЛЫШ, расположили под общей кровлей, запроектированной в едином стиле ШАЛЕ.

Между баней и домом образовался уютный внутренний дворик, скрытый от посторонних глаз, на котором устроили лужайку для отдыха и игр. С другой стороны дома и бани устроили сад.

Во внешнем облике дома придумали новые детали из деревянного бруса в стиле «ШАЛЕ» - ограждения балконов и поддержку балок кровли дома и пристроенной части. Предложили отделку колонн, цокольной части дома, пристройки и некоторых стен дома декоративным камнем, а остальных стен дома – штукатуркой, отделку дорожек, ступеней и отмостки – тротуарным декоративным кирпичом

Разработали новое цветовое решение деталей коттеджа в шоколадно-золотистых тонах. Не очень затратные, но стилистически точные дополнения к фасадам придали дому индивидуальность и шарм.

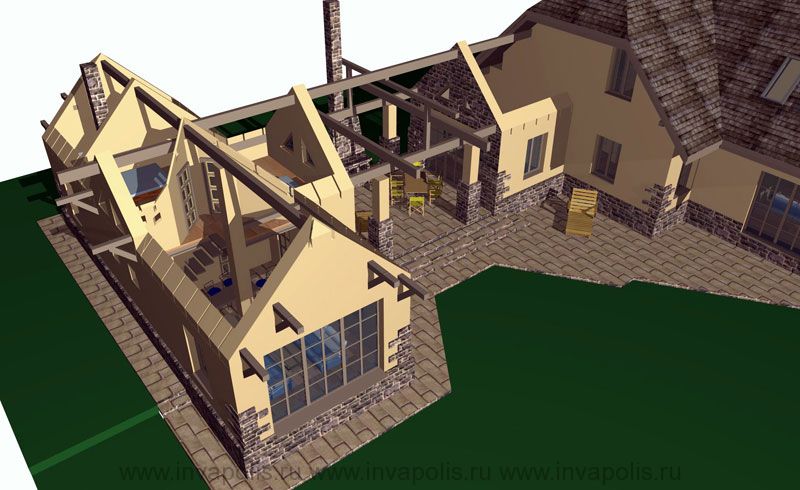

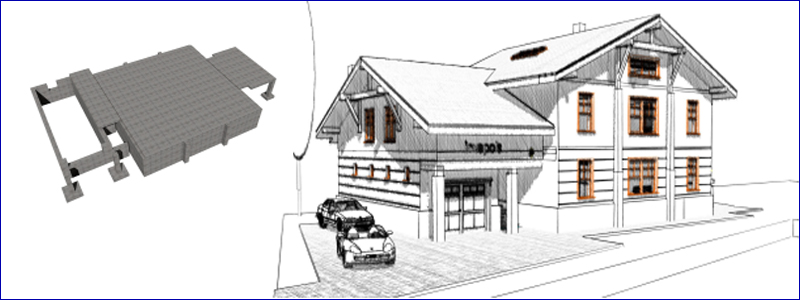

После утверждения заказчиком идеи реконструкции дома, архитектурную модель дополнили конструкциями: фундаментами, перекрытиями, перемычками над проемами, системой колонн и балок, стропильной системой кровли, «разложили в межстропильном пространстве утеплитель и накрыли пристройку финишным покрытие крыши.

При выполнении рабочих чертежей реконструкции особое внимание уделили разработке узлов примыкания существующих конструкций (крыши, стен и фундаментов) к конструкциям пристроенной части и предусмотрели их независимую «работу».

В составе проекта заказчик получил кроме чертежей, необходимых для реализации реконструкции, полный расчет материалов для строительства и иллюстрации, поясняющие основные этапы монтажа пристройки, выполненные с конструктивной модели пристройки.

Проектом реконструкции удалось преобразовать утилитарную ничем не примечательную постройку в стильный удобный дом для семейного отдыха и встреч с друзьями.

Использование гаража и пристройка столовой увеличили вдвое пространство первого этажа, старый дом и пристроенная часть, объединенные новым стилем, слились в органичное целое и превратились в современный дом, отвечающий эстетическим и техническим требованиям.

Новый облик дома приобрел остроту и пикантность.

Верный выбор направленности реконструкции и бережное отношение к конструктивной основе старого – позволили не только использовать потенциал устаревшего дома и вывести «неликвид» на высокий современный уровень, но и значительно сэкономить территорию участка и средства владельца.

После воплощения предложенного проекта реконструкции дом обретет новую жизнь, превратившись из не очень удобного и внешне неприметного сооружения в респектабельную современную усадьбу.

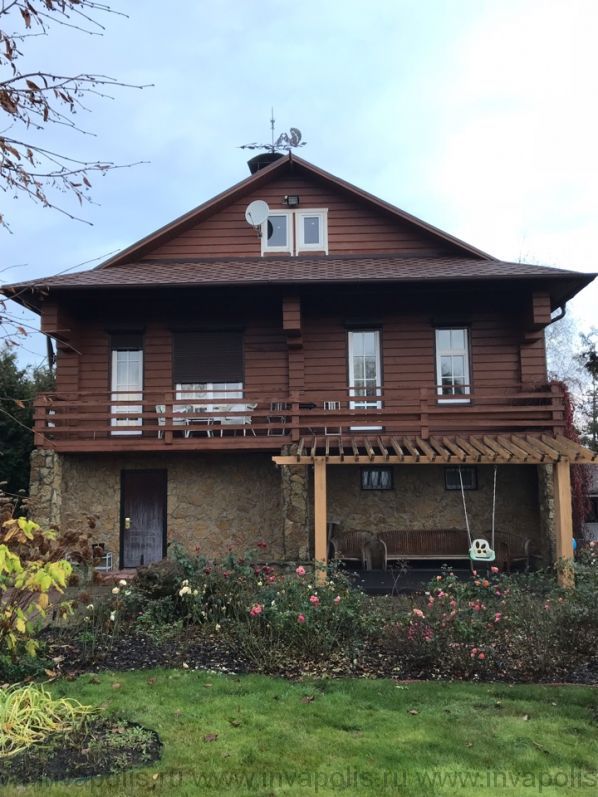

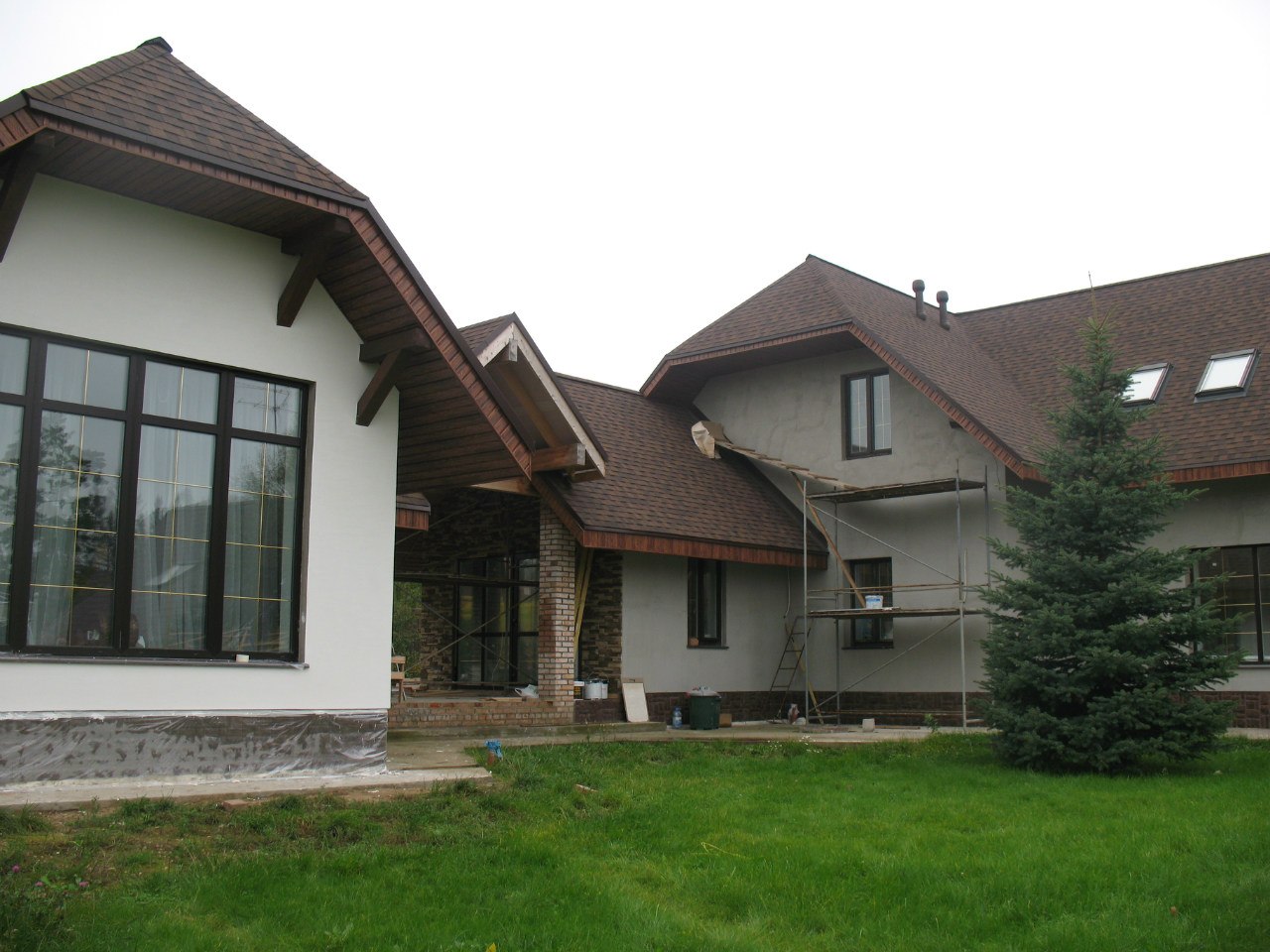

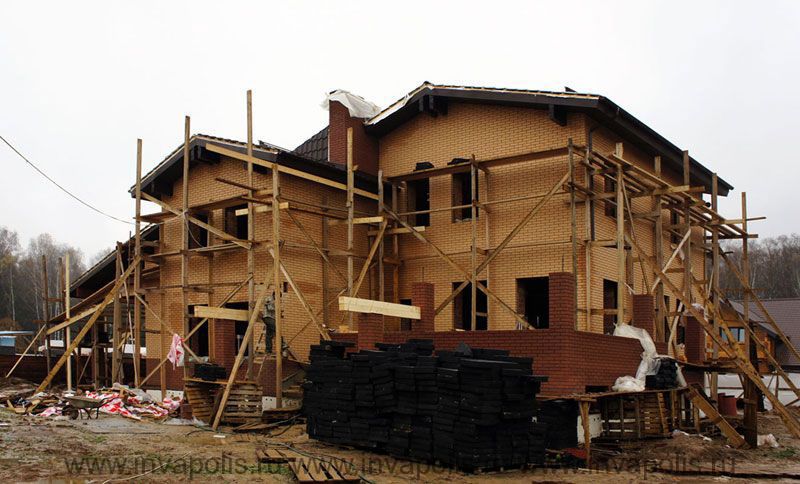

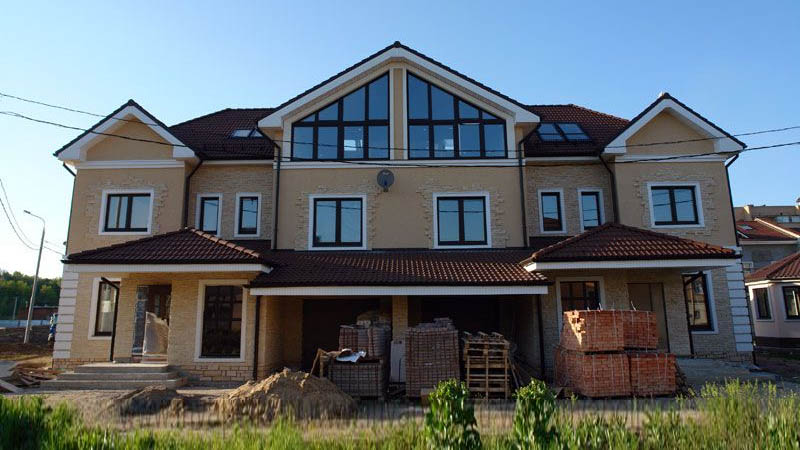

Фото почти готового дома

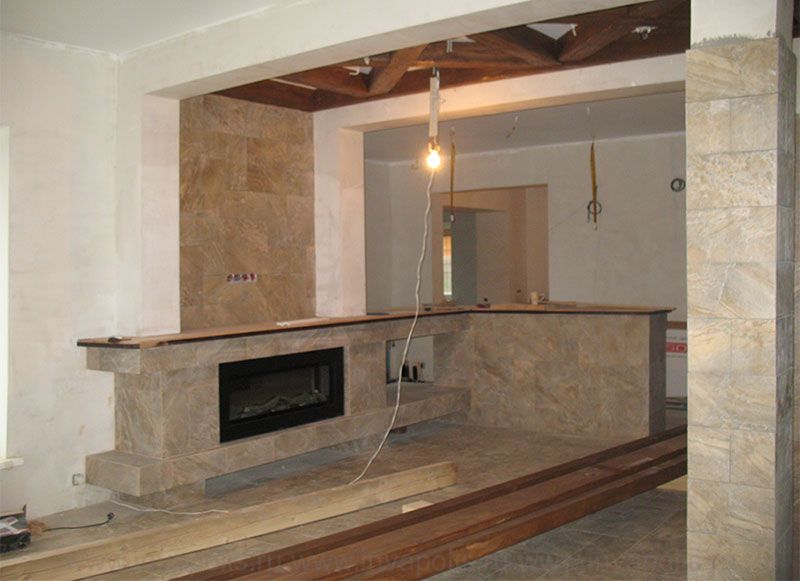

Интерьер обновлённой гостиной с балками над камином

Больше иллюстраций и фото интерьеров и отделочных работ этого коттеджа здесь...

ПОРТФОЛИО РЕКОНСТРУКЦИЙ ИНВАПОЛИС - ДО и ПОСЛЕ

Ниже - портфолио выполненных в ИНВАПОЛИС работ по реконструкции морально устаревших или недостроенных домов.



Коттедж в Ленинградской области, Гатчинском районе.

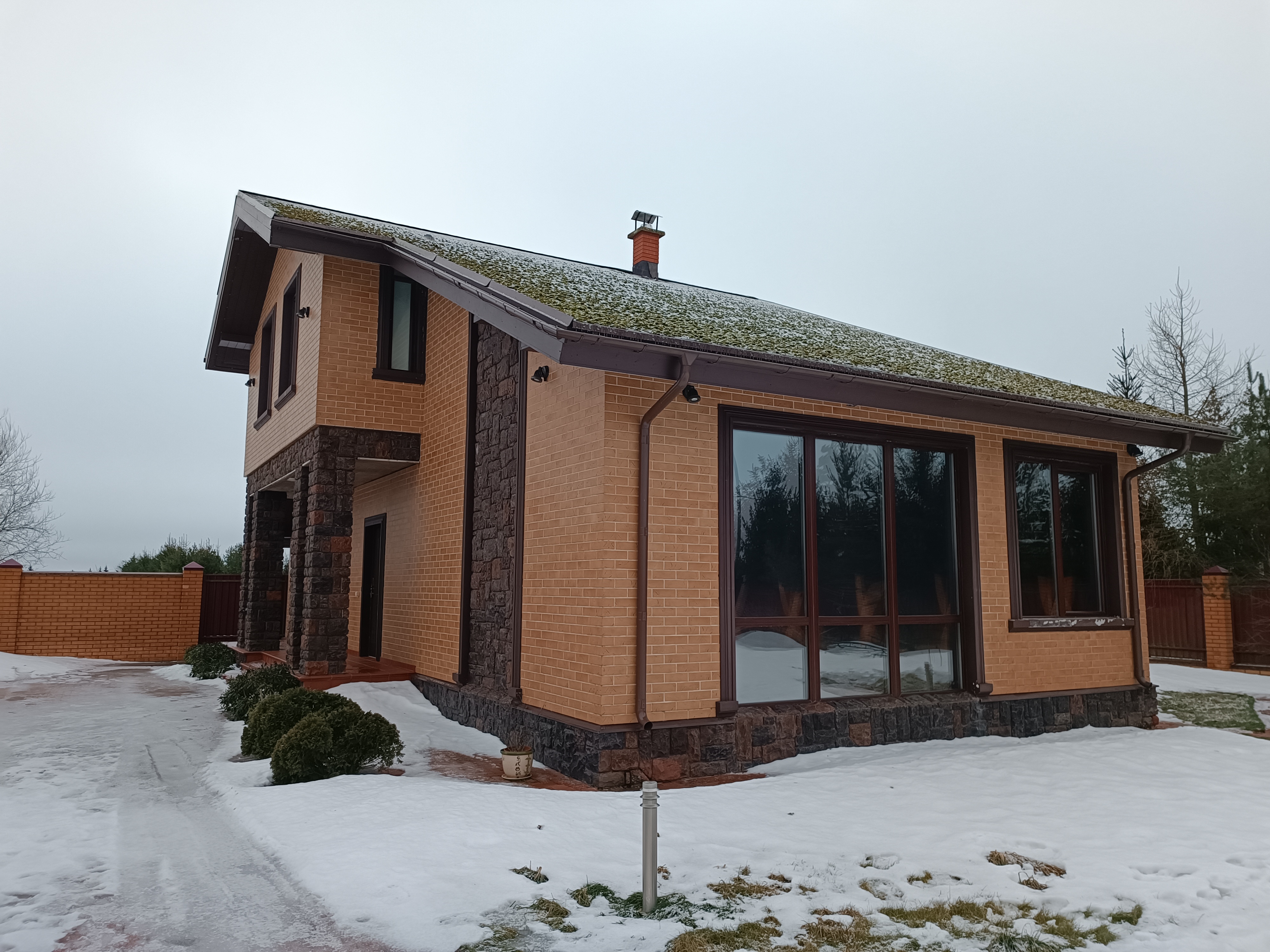

До реконструкции - одноэтажный дом с мансардой 140 м2. Причина реконструкции – недостаток пространства для общесемейного отдыха. Основная задача - проектирование новой части дома с сохранением стиля уже существующего.

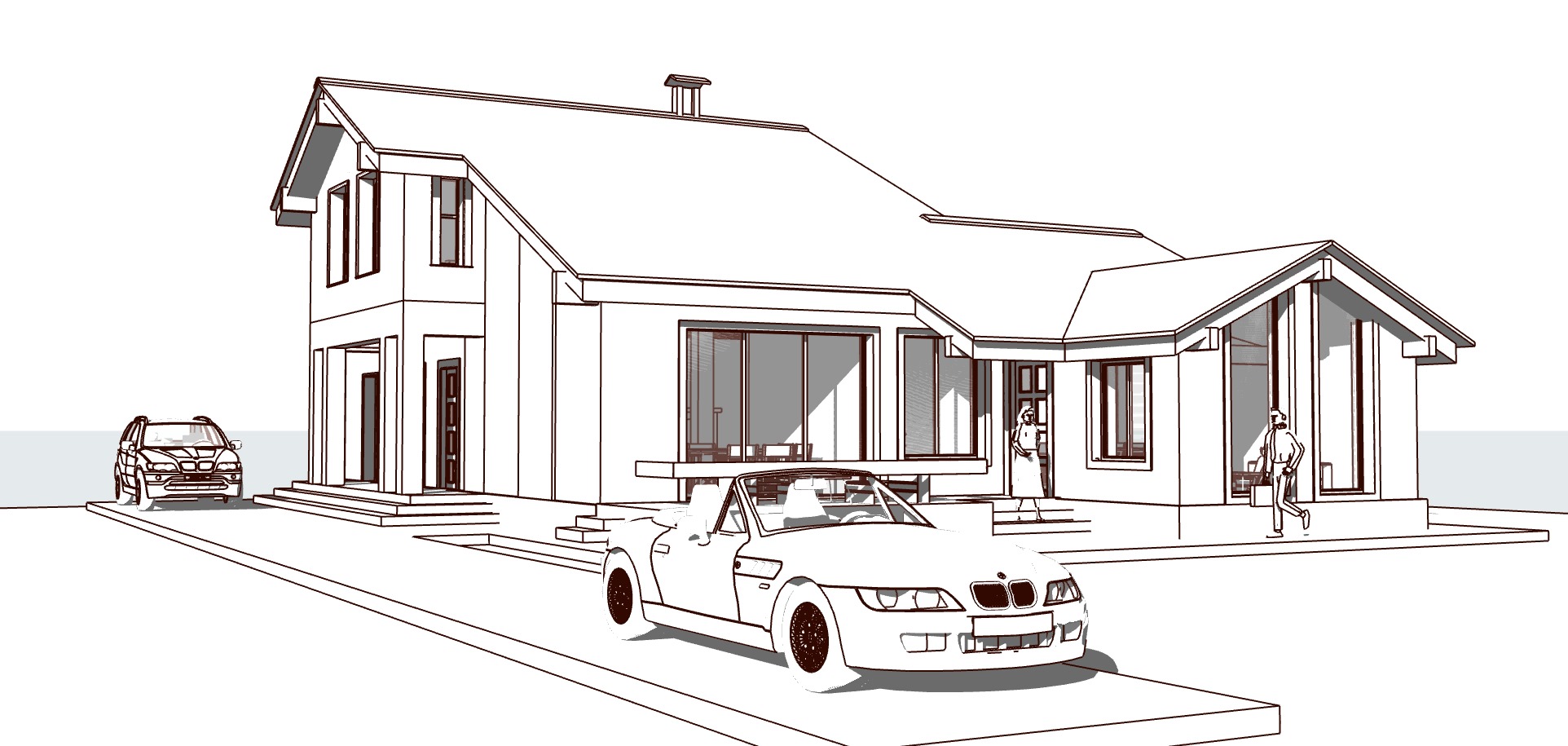

После реконструкции - в соответствии с требованиями Заказчика запроектирована новая часть дома, вмещающая общее для семьи единое ЛОФТ - пространство с зонами гостиной с большим столом на 8-10 человек, диванной, креслами и ТВ, кальянной зоной с небольшими диванчиками и открытой террасой для размещения на ней столика с парой кресел и с возможностью входа с новой террасы и в существующий дом и в новое помещение. Общая площадь пристройки 60 м2, из них - жилая площадь - 45 м2, терраса с лестницами 15 м2.

Автор проекта - Ольга Местер +7-916-142-92-95

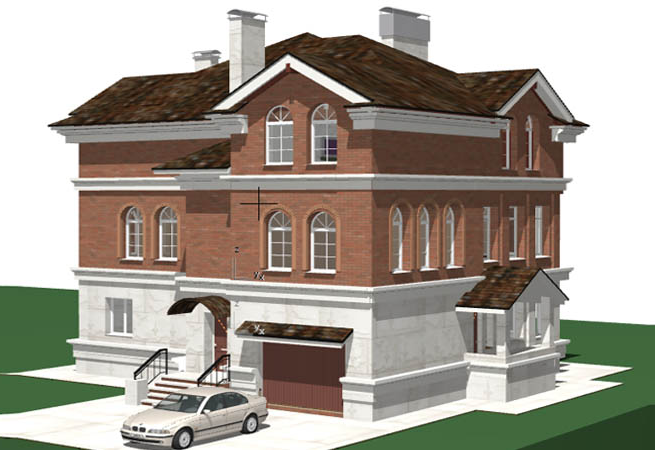

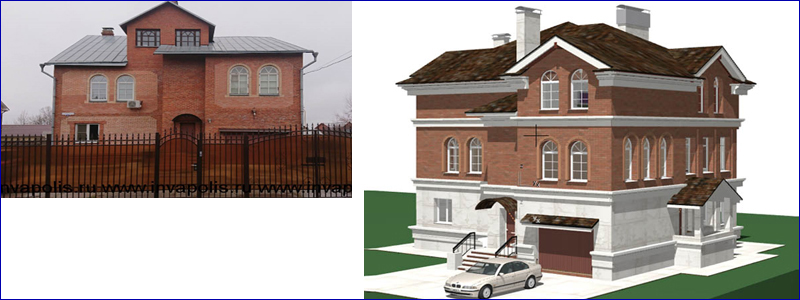

Реконструкция кирпичного коттеджа в Подмосковье

До реконструкции - двухэтажный дом в Подмосковье с неинтересной архитектурой.

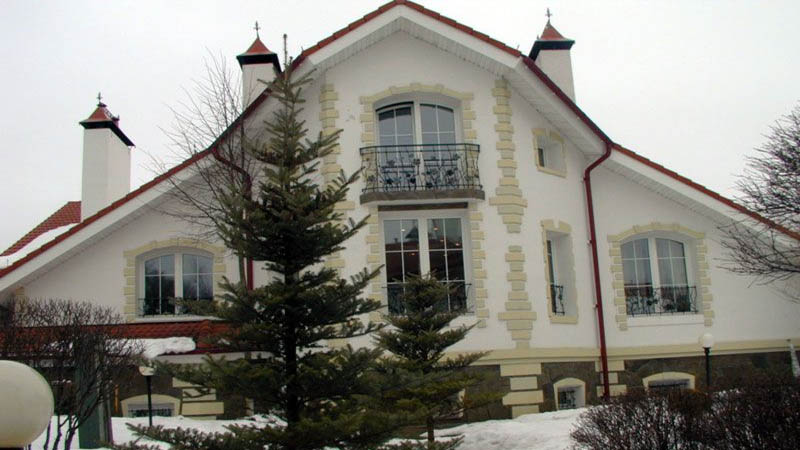

После реконструкции - надстроен третий этаж, выполнена перепланировка двух существующих этажей, фасады стилизованы в английском стиле. Автор проекта - Ольга Местер +7-916-142-92-95

Реконструкция в Подмосковье пристройкой с заменой кровли

ДО РЕКОНСТРУКЦИИ -Полутораэтажный дом советской постройки с невыразительной архитектурой и запутанной планировкой.

ПОСЛЕ РЕКОНСТРУКЦИИ - Пристроен блок общих помещений с лестницей. Выполнены пристройки с крыльцами с обоих торцов дома и объединена старая и новая часть дома под новой стилизованной кровлей. Автор проекта - Ольга Местер +7-916-142-92-95

Расширение пристройками 1-го этажа 2-х этажного дома

ДО РЕКОНСТРУКЦИИ - Деревянный дом на хозяйственном подклете.

ПОСЛЕ РЕКОНСТРУКЦИИ - Выполнена перепланировка 1-го этажа - устроены общие комнаты вместо кладовых, сделаны панорамные окна в сад, изменен стиль фасада. Выполнены пристройки. Автор проекта - Ольга Местер +7-916-142-92-95

Реконструкция незаконченного строительства коттеджа БАЛТИКА

ДО РЕКОНСТРУКЦИИ - Площадь недостроенного особняка в Одинцовском районе 280 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - 341 м2: надстроена мансарда, сделана перепланировка этажей, добавлено несколько спален, турецкая баня с бассейном, кладовая и мастерская, навес для двух автомобилей. Дом приобрел яркий архитектурный образ в стиле шале. (см. Балтика с турецкой баней)  Автор проекта - Ольга Местер +7-916-142-92-95

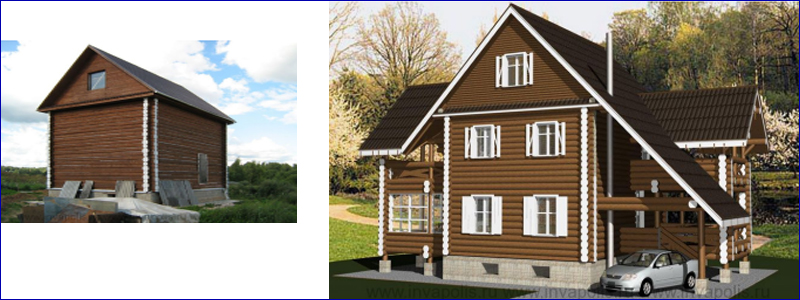

Пристройка террас и перепланировка сруба

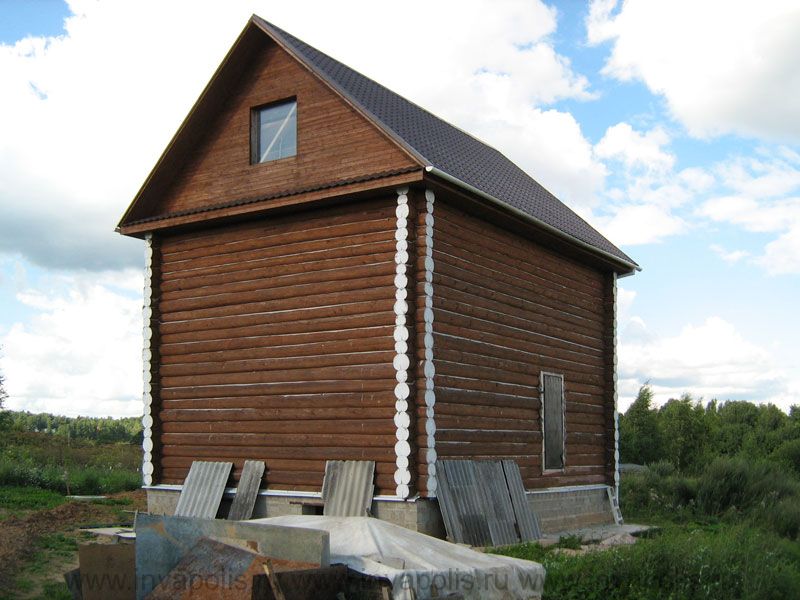

ДО РЕКОНСТРУКЦИИ - Площадь недостроенного сруба в Яхроме 160 м2 Задача - планировка помещений для многодетной семьи и пристройка террас для досуга и машины.

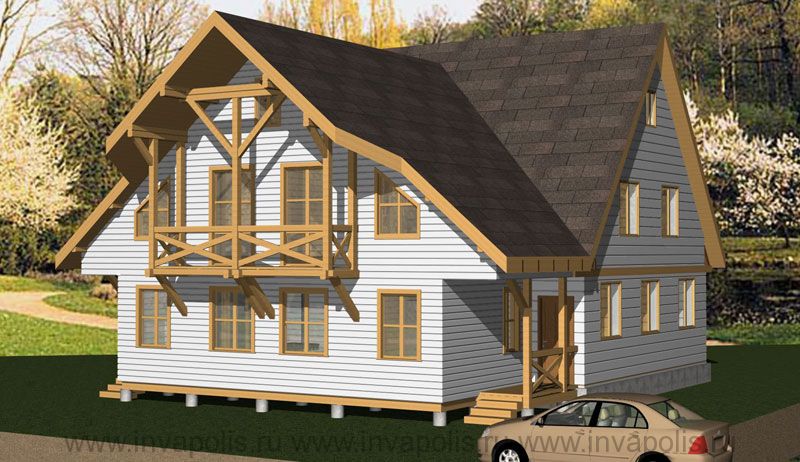

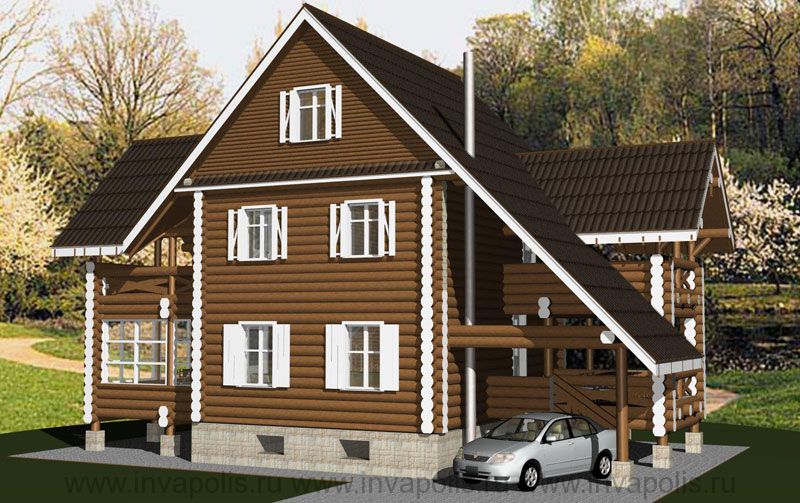

ПОСЛЕ РЕКОНСТРУКЦИИ - площадь 200 м2: придумана удобная планировка на этажах, добавлено несколько помещений, гармонизирована архитектура, сруб покрыт оригинальной многоскатной кровлей.Автор проекта - Светлана Бутусова +7-916-627-84-40

Пристройка и перепланировка

ДО РЕКОНСТРУКЦИИ - Деревянный дом в Куртасово 120 м2. Вход с некрасивого крыльца, вид дома невыразительный, необходимы дополнительные площади.

ПОСЛЕ РЕКОНСТРУКЦИИ - Площадь 165 м2: перепланирован 1-ый этаж, прибавлено несколько комнат, терраса и новый вход, балкончики с красивыми деталями. Автор проекта - Светлана Бутусова +7-916-627-84-40

Реконструкция недостроенного дома

ДО РЕКОНСТРУКЦИИ - Площадь недостроенного дома в Петушках 100 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - Дом увеличен на 70м2: более удобно спланированы этажи, пристроен блок помещений с двумя спальнями, прихожей, санузлом и крыльцом, балконы. Архитектура дома и всех построек на участке выполнена в стиле швейцарского дома

 шале.  Автор проекта - Ольга Местер +7-916-142-92-95

Реконструкция и создание усадьбы

ДО РЕКОНСТРУКЦИИ - Площадь помещений старого типового дома в Орехово-Зуево 100 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - Дом увеличен на 120 м2: пристроена терраса с крыльцом и двухэтажный блок жилых помещений, прибавились несколько комнат и санузел в мансарде, коттедж приспособлен для большой семьи. Типовая архитектура дома стилизована. Автор проекта - Ольга Местер +7-916-142-92-95

Пристройка гаража и комнаты

ДО РЕКОНСТРУКЦИИ - Площадь недостроенного в Сергиевом посаде коттеджа 110 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - Коттедж вырос на 55 м2: пристроили гараж и кладовую, комнату над гаражом, добавили в мансарде сауну. Коттедж приобрел классически симметричный внешний вид. (см. Кроха с гаражом) Автор проекта - Ольга Местер +7-916-142-92-95

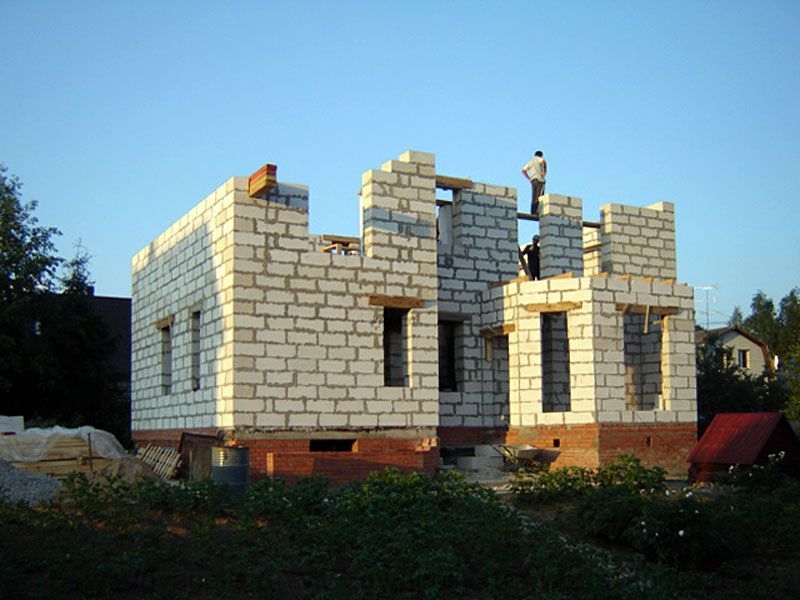

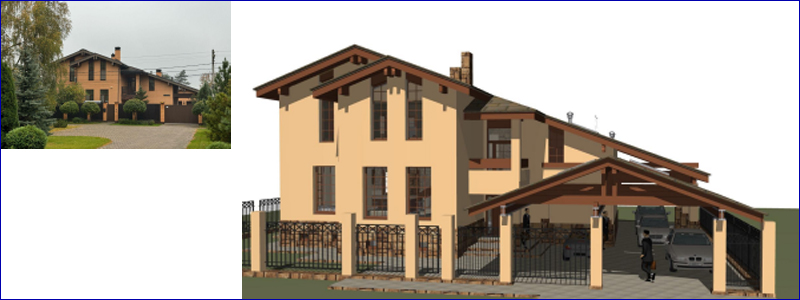

Реконструкция недостроя

ДО РЕКОНСТРУКЦИИ - Площадь недостроенного в Переделкино коттеджа 70 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - Пристроили крытую автостоянку на два автомобиля, крыльцо, надстроили мансардный этаж и эркер для зимнего сада (см. Ландыш). Площадь выросла до 150 м2. Автор проекта - Ольга Местер +7-916-142-92-95

Пристройка к старому дому

ДО РЕКОНСТРУКЦИИ - Площадь старого типового дома в Домодедовском районе 120 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - Площадь увеличилась на 140 м2. К старому типовому дому пристроили двухэтажный гостевой блок с новым общим входом, прихожей, лестницей, котельной, мастерской, кухней, гостиной и спальнями. Вся постройка «выдержана» в стиле старого дома, но обогащена балконами и оригинальными деталями. Автор проекта - Ольга Местер +7-916-142-92-95

Хозяйственная пристройка

ДО РЕКОНСТРУКЦИИ - Площадь дома в Конаково 80 м2

ПОСЛЕ РЕКОНСТРУКЦИИ - Метраж увеличен до 180 м2. Пристроили двухэтажный блок со спальней и балконом в мансарде, баней, гаражом и хозяйственными помещениями на первом этаже (см. Снегири с хозяйственными помещениями). Автор проекта - Ольга Местер +7-916-142-92-95

"Щадящая" модернизация фасадов

ДО РЕКОНСТРУКЦИИ - Тривиальная типовая внешность дома в Мансурово. Условие от Заказчика - избежать разрушений, модернизацию осуществить только декоративными средствами.

ПОСЛЕ РЕКОНСТРУКЦИИ - Стилизована архитектура, пристроено крыльцо и лестница. Новый стиль – уютный и представительный «фахверк».Автор проекта - Светлана Бутусова +7-916-627-84-40

Реконструкция недостроя

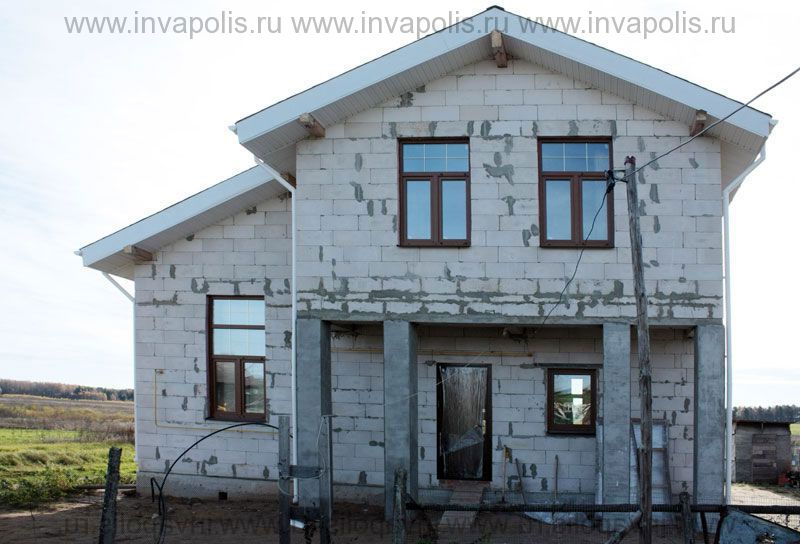

ДО РЕКОНСТРУКЦИИ - Недостроенный дом

ПОСЛЕ РЕКОНСТРУКЦИИ - Завершение строительства, отделка, перепланировка, организация внутреннего пространства дома: устройство бани, водопада, бассейна, гостиной, кухни и спальни в мансарде (проект дом «С ВОДОПАДОМ» 300 м2) Автор проекта - Ольга Местер +7-916-142-92-95
