ИЮЛЬ - Проект длинного двухэтажного альпийского дома 130 кв м с балконами для небольшого участка

Общие данные

ИЮЛЬ - небольшой дом эконом-класса. Стоечно-балочная схема конструктива позволила высвободить пространство от внутренних несущих стен и за счет этого выиграть пространство для комфорта, что особенно важно для компактных домов.

Если вам нужен дом меньшей длины, но такой же по составу помещений, предлагаем использовать проект АВГУСТ 108 м2, если ищете узкий коттедж большей площади, то вас может заинтересовать РИО-ВИКИНГ-2 168 м2 длиной 17 метров.

Все проекты узких домов здесь...

• Пообсуждать этот проект с автором и другими людьми можно на нашем канале ДЗЕН в комментариях к публикации о доме

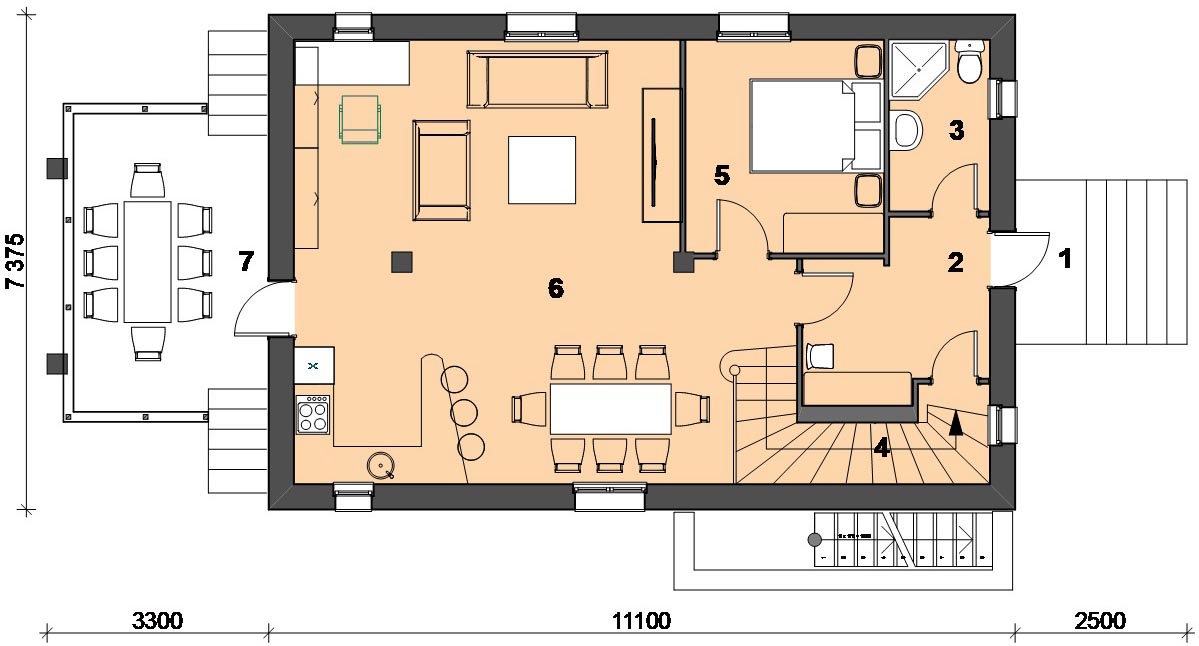

ПЛАН 1-ГО ЭТАЖА.

ИЮЛЬ –  проект двухэтажного дома 7 на 11 метров. Это компактный узкий коттедж, поэтому при проектировании его 1-го этажа был применен один из классических приёмов, позволяющих визуально расширить пространство – расположение кухни, кабинета, столовой и гостиной не в отдельных комнатушках, а в визуально едином помещении без перегородок. Это позволило создать эффект дополнительной перспективы - углубления и увеличения его пространства.

Несмотря на то, что этот дом узкий и длинный, пропорции комнат гармоничны, а размеры достаточны, чтобы разместить необходимую для комфортной жизни обстановку.

1. крыльцо главного входа с лестницей 7.5 м2, 2.  холл 6.0 м2, 3. туалет с душем, постирочная 4.0 м2, 4. кладовая под лестницей 3.5 м2, 5. кухня, столовая, диванная 44.5 м2, 6. спальня 10.0 м2, 7. терраса с лестницами 17.5 м2. Общая площадь этажа 67.3м2

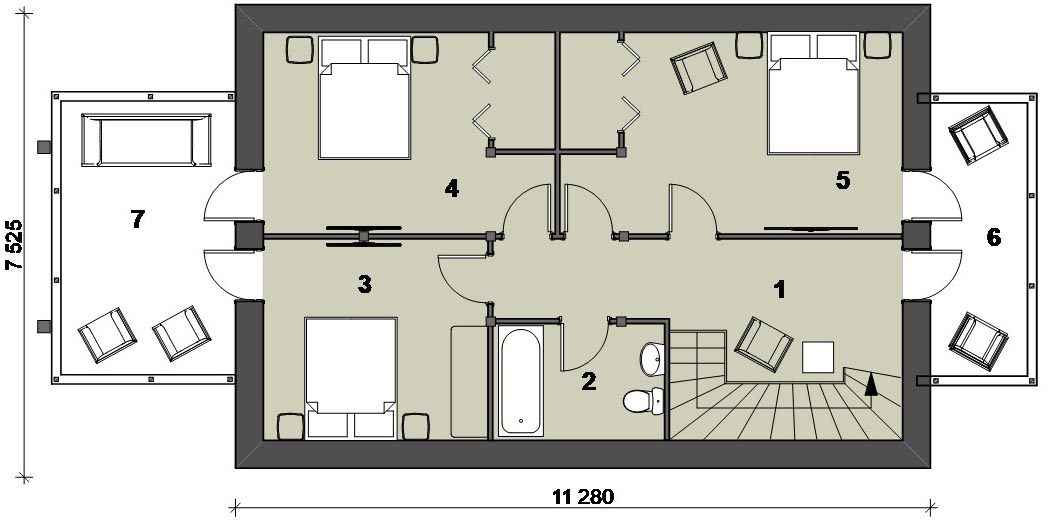

ПЛАН МАНСАРДЫ

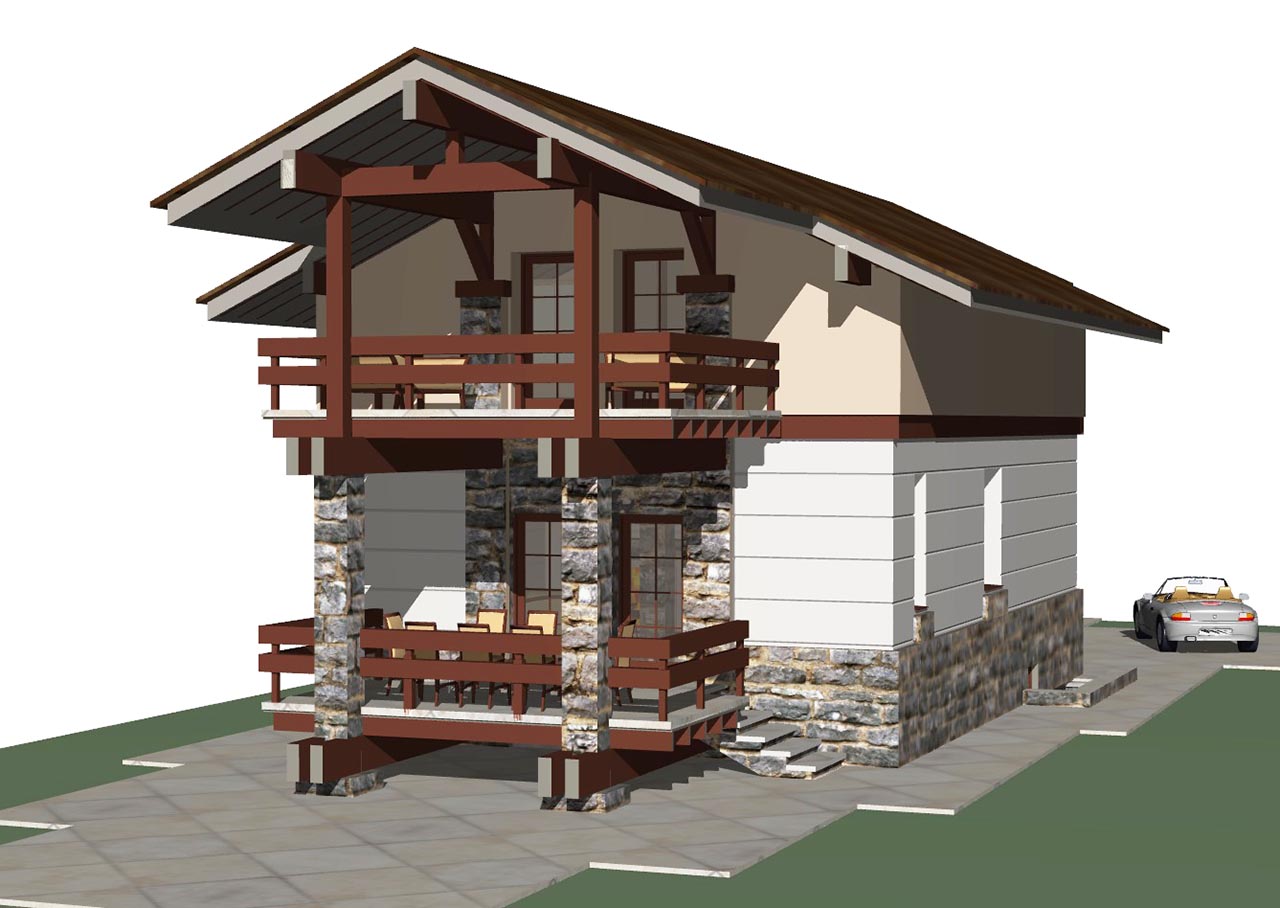

Кроме общих помещений (кухня, кабинет, столовая, диванная) и спальни первого этажа, в доме еще три изолированные комнаты в мансарде. Каждая из них имеет зону гардероба и свой собственный выход на видовой балкон. Выйти на балкон можно и из холла мансардного этажа.

1. холл, лестница (9+7)16 м2, 2. ванная 5.4 м2, 3. спальня 12.2 м2, 4. спальня 18.4 м2, 5. спальня 15.3 м2, 6. балкон 8.2 м2, 7.  терраса 14.5 м2. Общая площадь этажа 67.3м2

В доме есть эксплуатируемый технический подвал, в который можно спуститься по лестнице с участка. Площадь подвала 14.7м2. Есть возможность устройства спуска в подвал и изнутри дома.

АРХИТЕКТУРА И СТИЛЬ

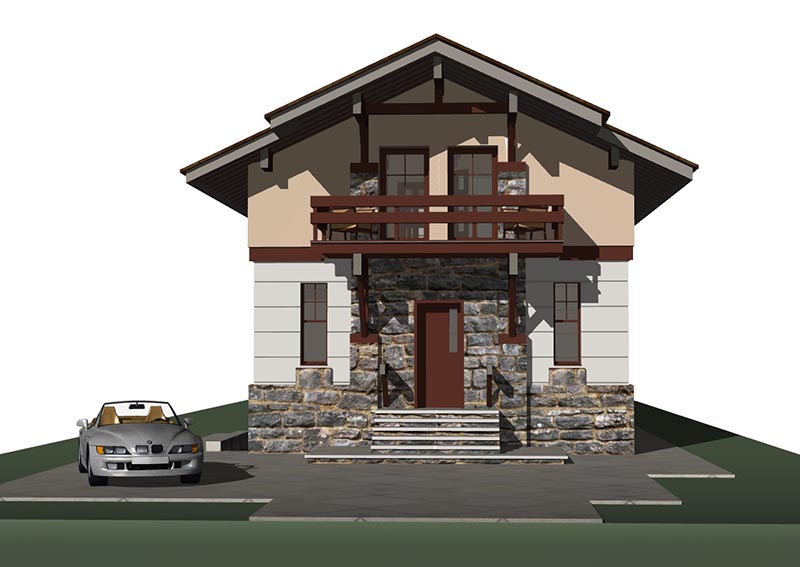

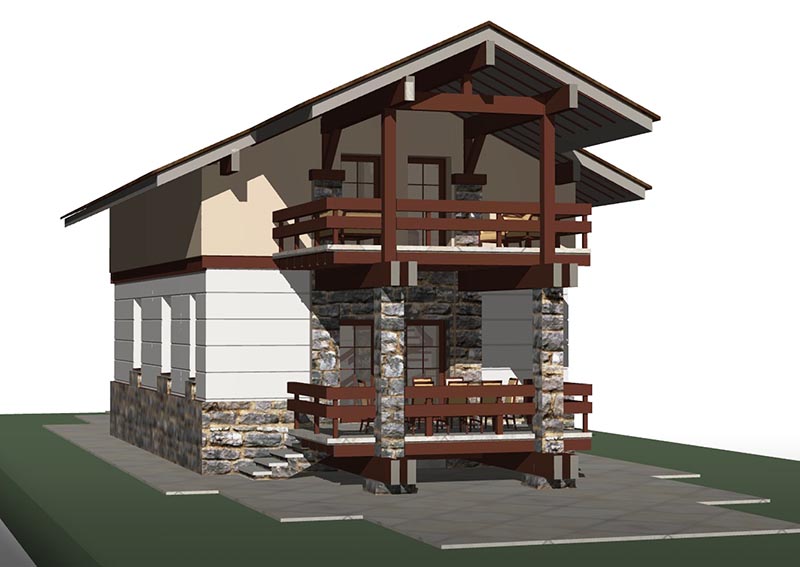

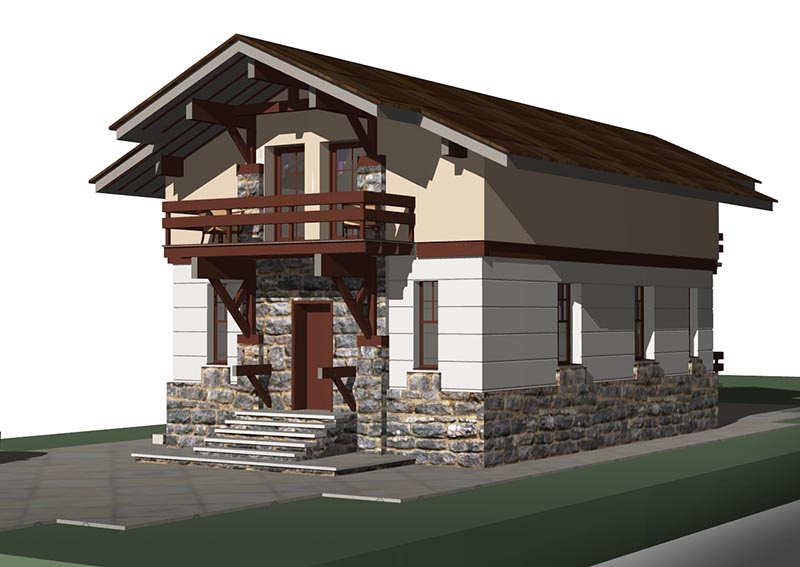

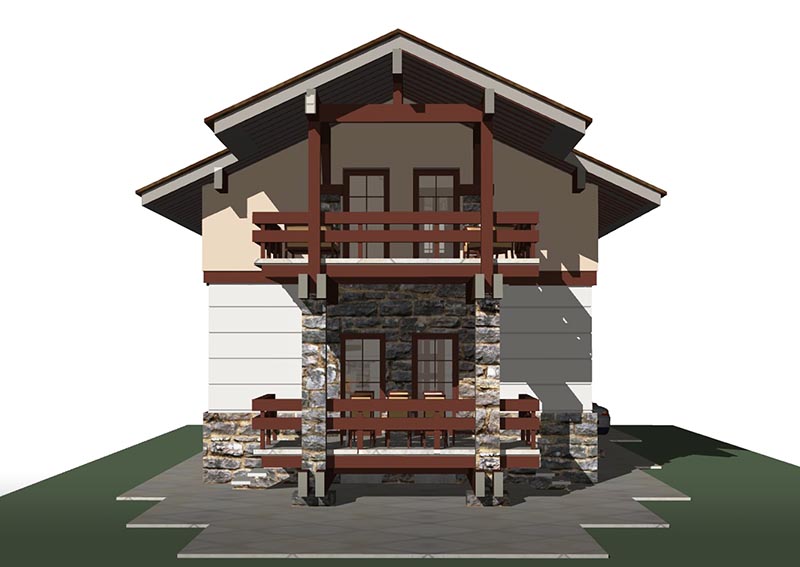

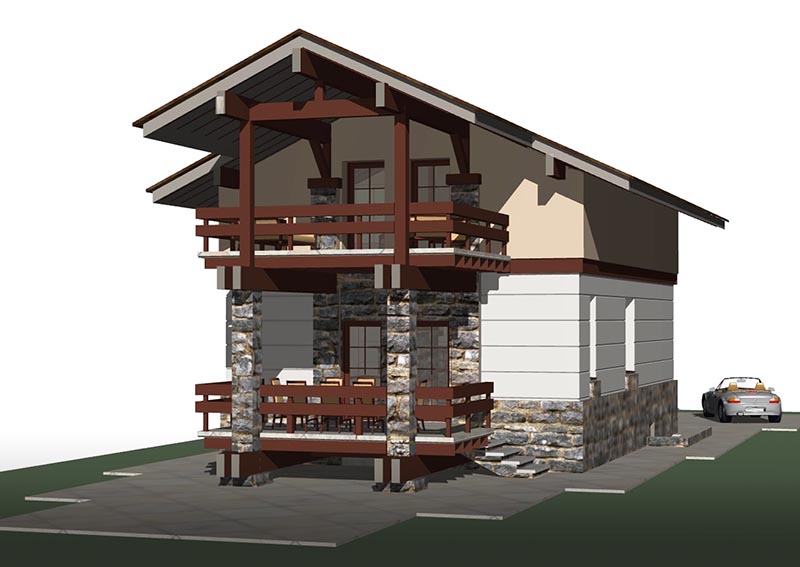

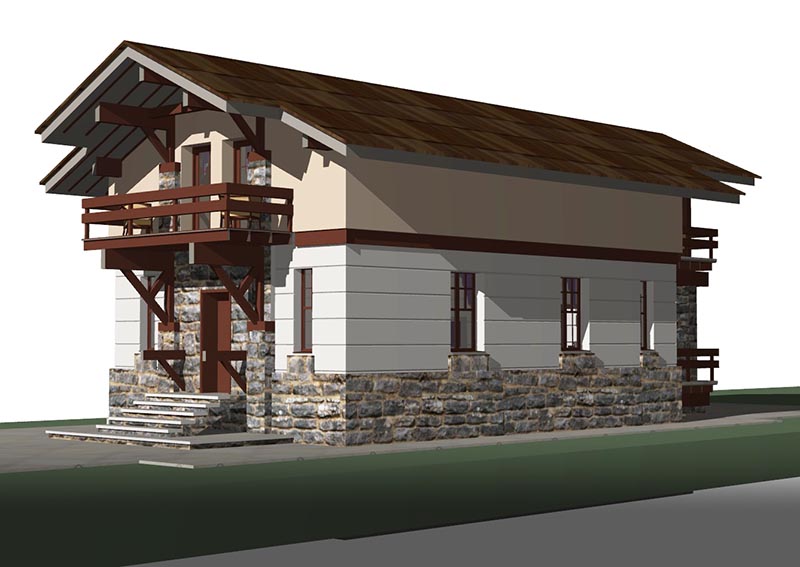

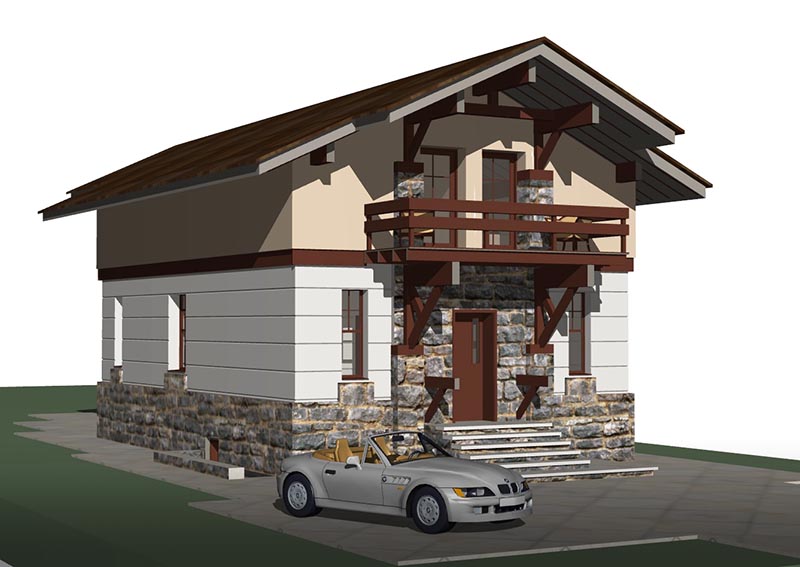

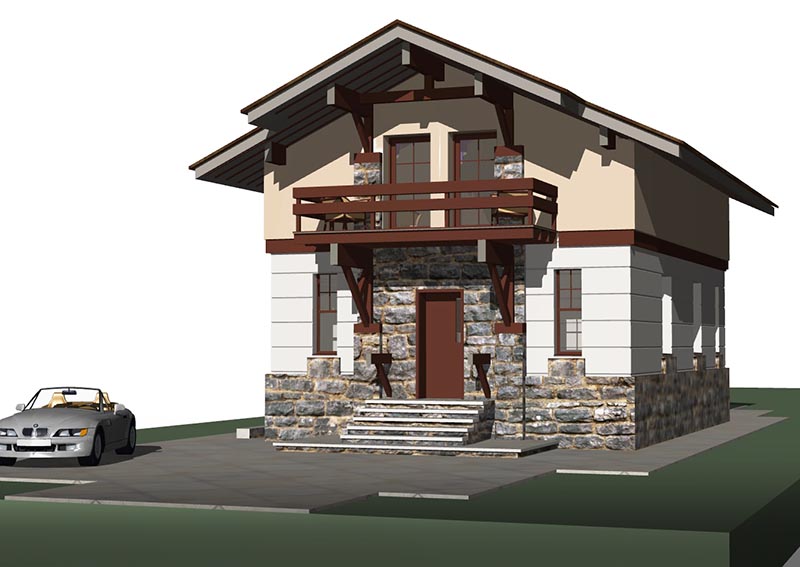

ИЮЛЬ - современный, классически симметричный коттедж с характерными деталями стиля шале, которые применены не только снаружи, но и в интерьерах, и выполняют одновременно конструктивно-несущую и эстетическую роль. Широкие «крылья» простой пологой двускатной кровли охраняют фасады и балконы от дождя; мощные деревянные балки воспринимают нагрузку от перекрытий и кровли и передают ее на стены и колонны; кронштейны балконов и балок кровли разгружают консольные части балок и украшают и фасады, и интерьеры помещений дома.

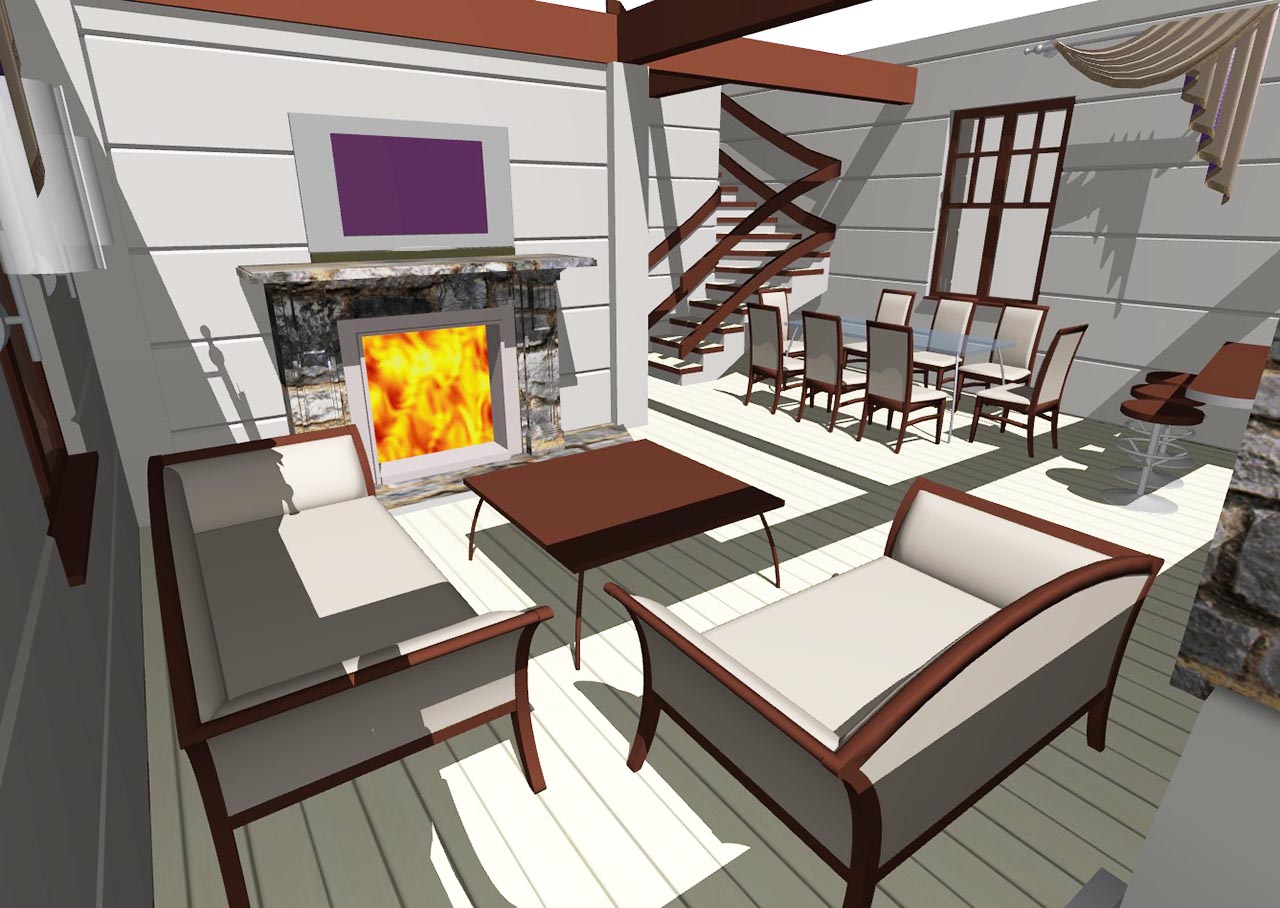

Для поддержки единства стиля, гармонии интерьеров и архитектуры применен прием пролонгации стиля и отделки архитектуры во внутреннее пространство: камин облицован тем же декоративным камнем, которым отделана цокольная часть дома, полы подсобных помещений первого этажа облицованы той же плиткой, что и поверхности ступеней крыльца, а стены внутри и снаружи окрашены в тона одного и того же цвета.

Другие проекты коттеджей-шале здесь...

ДОМ И УЧАСТОК

Дом подходит для строительства на маленьких и узких участках. При соблюдении строительных норм - минимальная ширина участка должна быть 13.5 метров.

ИЗМЕНЕНИЯ

Возможны не только иные, удобные именно для Вашей семьи, варианты планов этажей, но и при необходимости - рост дома. Но, если участок не узкий, под свесами кровли возможно расширение постройки влево и вправо на несколько метров для устройства на дополнительной площади недостающих жилых или хозяйственных помещений: бани, гаража, мастерской, террасы, зимнего сада, тренажерного зала или даже небольшого бассейна.

КОНСТРУКЦИИ И МАТЕРИАЛЫ

Фундаменты тонкие ленточные монолитные на глубину промерзания,

Перекрытия деревянные по деревянным балкам, лагам и колоннам.

Стены из газобетона D500 толщиной 375мм, прочностью 3.5 - достаточно прочные и не требующие дополнительного утепления.

Перегородки из гипсокартона толщиной 75 мм или газоблока 70мм.

Кровля традиционная простая двускатная, утепленная, по деревянным балкам и колоннам с финишным покрытием металлочерепицей.

СОСТАВ ГОТОВОГО ПРОЕКТА

Комплект чертежей готового проекта двухэтажного дома 7 на 11 метров ИЮЛЬ состоит из двух разделов:

- На 21 чертеже раздела «архитектурные решения» (АР) представлен внешний вид, планы этажей с обстановкой, архитектурные разрезы, дан вариант отделки фасадов.

- Чертежи конструктивно-строительного раздела (СКР, 71 лист) содержат информацию о конструктивном устройстве постройки и расходе строительных материалов. Обе части проекта выполнены очень подробно и с учетом будущего размещения инженерных коммуникаций.

Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 49500 ₽

Проекты, стоимость которых помечена значком *, не разработаны. К ним есть либо концепция, либо только раздел АР. Разработка таких проектов на заказ - цена и срок договорные. На сайте указана дальнейшая стоимость, когда проект будет готов и переведен в азряд типовых.

ЗАКАЗ ПРОЕКТА

Автор – МЕСТЕР Ольга Израиловна

Телефон: +7-916-142-9295

ВНИМАНИЕ! с мая по октябрь телефон: +7-920-173-2025

WhatsApp: +7-916-142-9295

Email: invapolis@yandex.ru

До покупки проекта Вы можете:

До покупки проекта Вы можете:

Если для принятия решения о приобретении проекта дома Вам необходимо более детальное его изучение, предлагаем до покупки воспользоваться следующими возможностями «примерки» проекта к своим обстоятельствам:

1. Заказать комплект ведомостей основных материалов дома для предварительной оценки стоимости строительства. Стоимость комплекта ведомостей 3000 р. В дальнейшем при приобретении проекта эта сумма учитывается в его стоимости, так как эти материалы – часть проекта.

2. Заказать поэтажные планы дома с внутренними размерами помещений для обдумывания расстановки мебели, в формате PDF. Стоимость планов - 3000-5000 р. один этаж (в зависимости от размера дома).

3. Заказать зеркальный вариант поэтажных планов дома с внутренними размерами помещений для обдумывания расстановки мебели, в формате PDF. Стоимость планов - от 3500 р. один этаж.

4. Заказать план с перепланировкой этажа дома под ваш запрос (перенос перегородок, внутренних дверей, окон при возможности), в формате PDF. Стоимость разработки планов - от 5000 р. один этаж.

Более сложные изменения тоже возможны, подробнее см. раздел сайта корректировки проектов.

5. Заказать план посадки (расположения) дома на участке (без учета рельефа), в формате PDF. Стоимость 1000 р. При наличии рельефа - от 6000 р.

После приобретения проекта

1. Консультации по документации, разъяснения (только по принятым в проекте архитектурным и конструктивным решениям) предоставляются дистанционно по телефону, ватсап и электронной почте бесплатно. Оперативность - обычно в день обращения.

2. Для работы инженеров-смежников может быть предоставлен файл «комплект смежника» в формате DWG (автокад) - поэтажные планы, план кровли и один разрез, за отдельную плату.
Стоимость комплекта 8000 р. для одноэтажного дома, от 10000 р. для двухэтажного дома. Больший объём информации (полный проект и его части) в редактируемых форматах не предоставляются.

Общий прайс на готовые проекты домов и дополнительные работы здесь...

Информация о порядке приобретения, образец договора на покупку проекта здесь...
