НАРЦИСС - проект одноэтажного дома в классическом стиле, тремя спальнями, баней и террасой, с балконом в мезонине

Общие данные

Проект одноэтажного дома с мезонином и баней НАРЦИСС для узкого участка, выполнен в классическом стиле. Дом можно построить без террасы.

Дом НАРЦИСС выполнен в классическом стиле, его силуэт симметричен. Основные стилеобразующие детали архитектуры: классические портики венчающие мезонин и террасу, колонны, ограждения балкона и террасы. Главный вход - под балконом, по центру дома.

ПЛАНЫ.

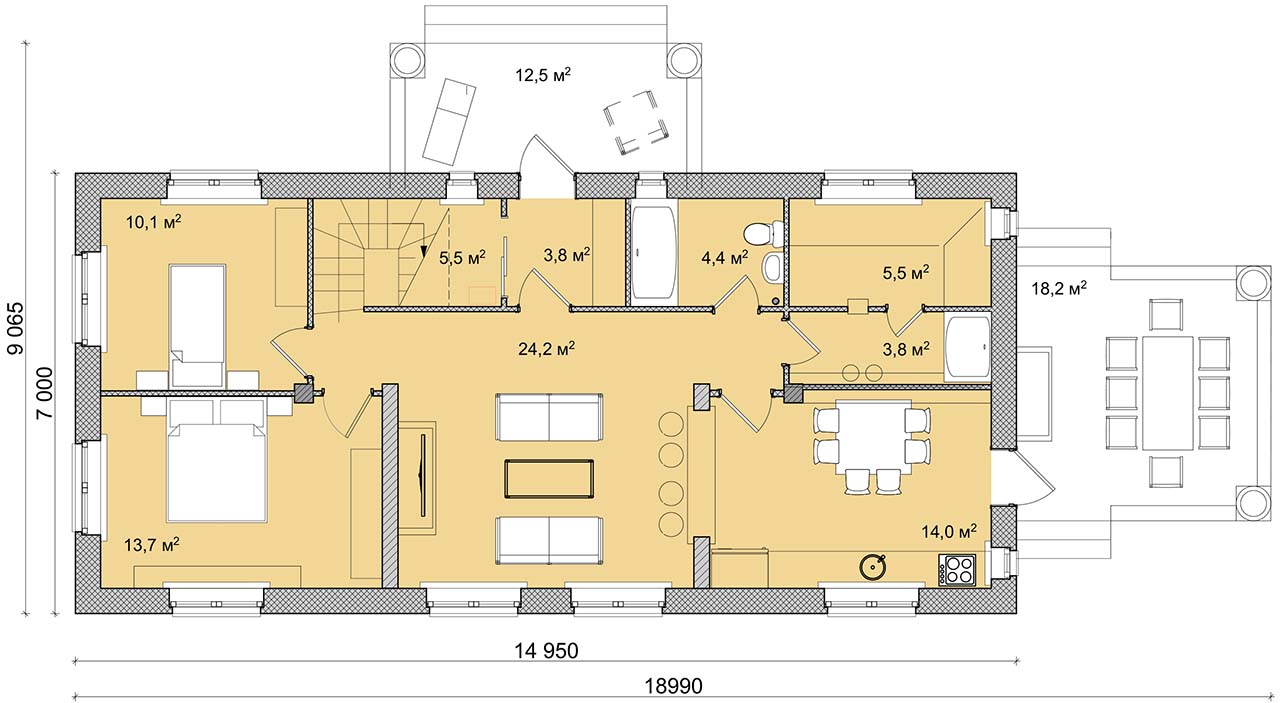

В зонировании 1-го этажа применен прием совмещения кухни-столовой и гостиной, это экономит площадь и визуально расширяет и увеличивает пространство небольшого дома.

Прямо от входа раскрывается вид на гостиную с камином и кухню-столовую. Вокруг визуально открытого пространства гостиной с камином скомпонованы остальные помещения этажа.

Почитать о преимуществах совмещенной гостиной можно в статье

Слева от входа - котельная с лестницей в мезонин и две спальни. Справа - ванная и помещения маленькой баньки. Из кухни можно выйти на террасу с летней столовой и камином, и далее на участок.

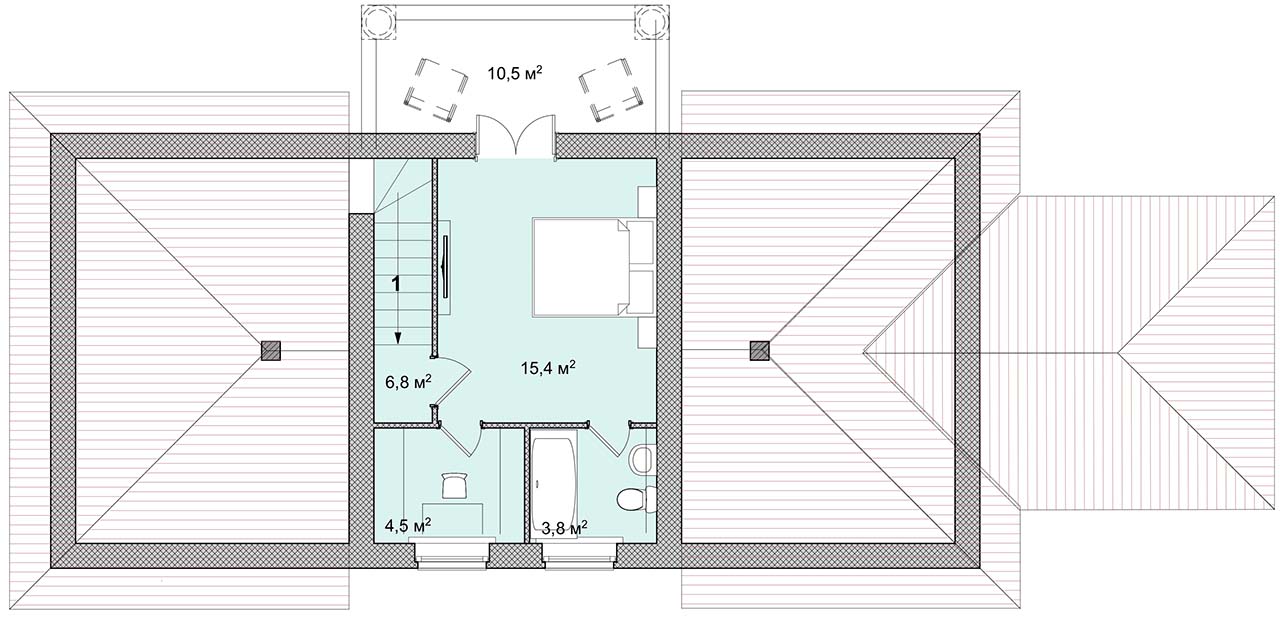

В мезонине расположена еще одна спальня со своей гардеробной, ванной комнатой и балконом.

КОНСТРУКЦИИ.

Конструктивные решения дома простые и максимально надежные.

Фундаменты - ленточные монолитные на глубину промерзания грунта.

Наружные стены толщиной 400 мм из газоблоков. внутренние несущие стены и пара колонн из кирпича. Все детали: колонны, карниз фронтона мезонина, пояски, венчающие стены этажей и обрамление колонн выполнены из пенополистирола. Перегородки помещений на этажах из пазогребневых перегородочных блоков 80мм.

Плита пола 1-го этажа -ж/б по грунту, плита пола мезонина - железобетонная.

Кровля шатровая, утепленная, по деревянным балкам и стропилам экономной и уникальной конструкции: особенность такой конструкции в том, что её элементы одновременно являются и функциональными и декоративными: балки и подшивка стропил кровли формируют графичный рисунок деревянного потолка.

СОСТАВ ПРОЕКТА.

Проект НАРЦИСС - переработан из проекта дома «РИО 2» и имеет в своем составе 3 раздела: раздел Архитектурные решения, раздел Конструктивно-строительные решения и раздел Конструктивные решения.

Раздел АР содержит строительный паспорт проекта, - чертежи и иллюстрации для общего знакомства с архитектурой дома. Этот раздел нужен для проведения строительного тендера, получения разрешения на строительство и для передачи инженерам – проектировщикам инженерных разделов проекта: электрики, отопления, вентиляции, водопровода, канализации и прочего.

Разделы СКР и КР предназначены для строительства от нулевого цикла до кровли. Они содержит точную и полную информацию о габаритах и конструкциях всех частей дома, предлагаемых строительных технологиях, конструктивных узлах, подсчёт строительных материалов и необходимые пояснения к каждому чертежу проекта. Чертежи строительного раздела расположены в порядке возведения дома: нулевой цикл, возведение стен, монтаж кровли. В чертежах есть информация о расположении дымоходов, стояках вентиляции и канализации. Конструктивный раздел - содержит сведения о фундаментах и плите пола 1-го этажа.

Пример готового проекта дома здесь... Состав комплекта может отличаться от примера.

Стоимость готового проекта дома

Цена готового (типового) комплекта чертежей - 56000 ₽

Проекты, стоимость которых помечена значком *, не разработаны. К ним есть либо концепция, либо только раздел АР. Разработка таких проектов на заказ - цена и срок договорные. На сайте указана дальнейшая стоимость, когда проект будет готов и переведен в азряд типовых.

ЗАКАЗ ПРОЕКТА

Автор: Местер Ольга Израиловна

Телефон: +7-916-142-9295

WhatsApp: +7-916-142-9295

Email: invapolis@yandex.ru

До покупки проекта Вы можете:

Если для принятия решения о приобретении проекта дома Вам необходимо более детальное его изучение, предлагаем до покупки воспользоваться следующими возможностями «примерки» проекта к своим обстоятельствам:

1. Заказать комплект ведомостей основных материалов дома для предварительной оценки стоимости строительства. Стоимость комплекта ведомостей 3000 р. В дальнейшем при приобретении проекта эта сумма учитывается в его стоимости, так как эти материалы – часть проекта.

2. Заказать поэтажные планы дома с внутренними размерами помещений для обдумывания расстановки мебели, в формате PDF. Стоимость планов - 3000-5000 р. один этаж (в зависимости от размера дома).

3. Заказать зеркальный вариант поэтажных планов дома с внутренними размерами помещений для обдумывания расстановки мебели, в формате PDF. Стоимость планов - от 3500 р. один этаж.

4. Заказать план с перепланировкой этажа дома под ваш запрос (перенос перегородок, внутренних дверей, окон при возможности), в формате PDF. Стоимость разработки планов - от 5000 р. один этаж.

Более сложные изменения тоже возможны, подробнее см. раздел сайта корректировки проектов.

5. Заказать план посадки (расположения) дома на участке (без учета рельефа), в формате PDF. Стоимость 1000 р. При наличии рельефа - от 6000 р.

После приобретения проекта

1. Консультации по документации, разъяснения (только по принятым в проекте архитектурным и конструктивным решениям) предоставляются дистанционно по телефону, ватсап и электронной почте бесплатно. Оперативность - обычно в день обращения.

2. Для работы инженеров-смежников может быть предоставлен файл «комплект смежника» в формате DWG (автокад) - поэтажные планы, план кровли и один разрез, за отдельную плату.
Стоимость комплекта 8000 р. для одноэтажного дома, от 10000 р. для двухэтажного дома. Больший объём информации (полный проект и его части) в редактируемых форматах не предоставляются.

Общий прайс на готовые проекты домов и дополнительные работы здесь...

Информация о порядке приобретения, образец договора на покупку проекта здесь...
